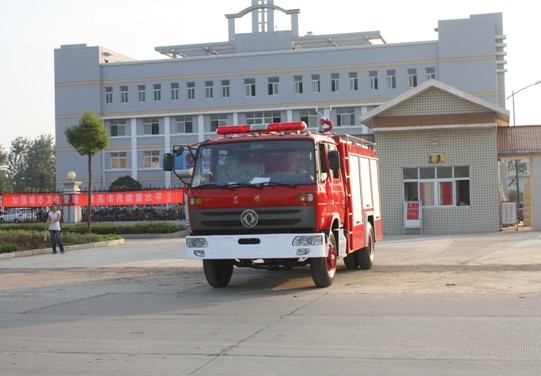

東風153型沫泡消防車
（
技 術 規 格 書
湖北江南專用特種汽車有限公司
銷售熱線：０７２２－３３１００００ １５２７２８７５５５５
一、總體要求
1、車輛滿載總質量：16000kg
2、水罐容積：水5000L 泡沫1000L
3、消防泵型號、流量、出口壓力
型號：CB10/40
流量： 低壓40L/s
壓力： 低壓1.0MPa
4、消防泵布置型式：后置式
5、罐布置型式：內藏式
6、乘座人數及設置空氣呼吸器固定位置
乘員人數：6人，前排2人、后排4人
7、消防炮型號、流量、射程、額定噴射壓力
型號：PS40
流量：40L/s
射程：水≥50m
額定噴射壓力：1.0～1.2MPa
8、乘員室型式：整體式四開門整體平頭雙排駕駛室
9、警燈型式：長排警燈
10、頻閃燈數量、光色和位置
數量：4只(每側各2只)
光色：藍色
位置：器材箱左右兩側前部及泵房左右兩側后部
11、外型尺寸：（長×寬×高）8550×2470×3400
二、底盤性能
1、發動機
①、型號：EQB160-20
②、型式：柴油發動機
③、功率：132kW
2、軸距：4500
3、驅動型式：4×2后輪驅動
4、制動系統
①、行車制動：雙回路氣壓制動
②、駐車制動：彈簧儲能斷氣制動
③、輔助制動：發動機排氣制動
5、轉向系統
①、左置轉向，高度和角度可調
②、液壓助力轉向，確保在操作中不引起駕駛員的疲勞，應在所有的
工況下輕便、舒適地控制車輛
③、動力助力轉向機構失效時，手動轉向能立即實施操作，以使車輛
能夠牽引到安全地帶
6、排放依據標準：GB17691-2005第二階段
7、生產廠家：東風汽車有限公司
8、型 號：EQ1141G7DJ
9、駕駛室型式：平頭
10、駕駛室、乘員室
①、結構：四開門整體平頭雙排駕駛室，全鋼框架焊接結構，液壓翻轉機
構。后排座位靠背處設有6.8L空氣呼吸器固定架4具
②、座位設置：前排2人，后排4人
③、設備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器
控制開關及指示燈
④、通訊：預留電臺電源線樁頭
⑤、空調：可選加裝車用空調
⑥、照明：駕駛室內安裝有照明燈
⑦、座椅調節：駕駛員座椅高度、前后可調，可根據駕駛員的體重手動調
整到最佳的減振效果，副駕駛員座椅前后可調
⑧、乘員室車門最大開啟角度：≥75°
11、最高車速：90km/h(滿載時)
三、消防泵系統
1、消防泵
①、型號：CB10/40
②、流量： 低壓40L/s
③、壓力： 低壓1.0MPa
④、引水時間：≤50s（吸深7m時）
⑤、安裝形式：后置式
2、消防炮
①、型號：PS40
②、流量：40L/s
③、壓力：1.0～1.2MPa
④、射程：水≥50m
⑤、回轉角度：水平360°，俯仰-15°～80°
3、取力器
①、型式：夾心式
②、操縱：電磁閥控制
③、冷卻方式：強制式可調式水冷。
④、潤滑方式：飛濺式油潤滑。
4、管路系統
①、內進水管路：1個Φ100mm的后進水，由罐體進入消防泵，裝1只Φ100mm
氣動蝶閥，連接液罐與水泵，進水口端安裝有濾網
②、外進水管路：泵后側有1個外進水口，其管徑Φ100mm，接外吸管，管
牙接口（悶蓋密封）；泵后側引水，吸水管Φ100×2m(4
根)，進水口端安裝有濾網
③、出水管路：※水泵后側有2個Φ80mm球閥控制的常壓出水口(悶蓋密封)；
※1個Φ100mm的炮管路，采用Φ100mm撓性接頭，并用Φ80mm
球閥控制
④、注水管路：※1個Φ65mm的內注水管路，可通過水泵直接向罐內注水，
裝1只Φ65mm球閥
※在車身兩側各有1個Φ65mm的外注水口
⑤、放余水管路：為保護水泵及各球閥，在球閥的最低處加裝放余水閥
⑥、冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路
四、液罐(內藏式)
1、裝載量：水6000L
2、材質為優質鋼板
3、板厚：底板、前封板、后封板、隔板4mm，側板、防蕩板、頂板（防滑花紋鋼板）3mm
4、內部結構：焊接式，內設防蕩板，網格式結構，格間留有人孔，符合國家標準。
※ 2個入口孔，帶快速鎖緊及開啟裝置
※ 1個溢流閥裝置
※ 2個液位指示器
※ 2個排污口，手動閥控制
五、器材箱
1、材質：骨架、蒙皮為優質鋼材，除放置水帶處的底板為鋁合金外，其余
的底板及四壁面板均為優質鋼板
2、結構：全鋼框架焊接結構，左右兩側為鋁合金簾子門，下設防滑翻踏板
3、位置：容罐兩側
六、泵房
1、材質：骨架、蒙皮為優質鋼材，底板鋪設δ1.2的花紋板。
2、結構：全鋼框架焊接結構，左右后三側有鋁合金簾子門，下設防滑翻踏板。
操作手柄、出水接口和真空表、壓力表、轉速表等均設計在泵
房后保溫門表面，操作方便。
七、翻板踏板
1、材質：骨架、外蒙皮為優質鋼材，內蒙皮為鋁合金花紋板(陽極氧化處理)。
2、結構：采用氣彈簧鎖定，安全可靠
3、說明：踏腳翻板高度500mm，靜載荷≥150kg,翻上時符合GB11567的規定。
八、附加電器系
1、駕駛室頂部前端為長排警燈。
2、車頂前后配有24V、60W火場照明燈各1只
3、車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器（組
合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房
內均裝有照明燈，并符合GB4785規定。
4、警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控
制器件安裝在駕駛室內。
5、附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：液
位指示器、轉速表、壓力表、真空表、器材箱燈照明開關等（儀表板設
于泵房后保溫門表面）。
九、標牌
1、在操作人員可見處設有操作步驟、說明和注意事項的標牌
2、注意事項字體大于操作步驟和說明的字體
3、每個操縱手柄、開關、儀表都有相應的名稱或用途
4、標牌內容：
①、應緩慢開啟出水口球閥
②、操作人員應站在水帶圓弧的里面
③、中、低壓泵切換工作模式前應將泵轉速降低至怠速運轉
④、泵出水15分鐘以上必須打開強制冷卻水開關
⑤、噴射泡沫后必須清洗泡沫系統
5、消防車產品標牌最少應包括以下內容：
①、制造廠名
②、車輛商標和型號
③、發動機型號及最大凈功率
④、最大總質量
⑤、水罐容積
⑥、消防泵流量
⑦、生產序號
⑧、生產日期
⑨、底盤型號和生產廠
十、制造工藝
1、整車油漆采用國產優質漆
2、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志
3、整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定
4、液罐符合GA39.5-92的規定
5、整車外觀質量、平整度等均符合GA39.5-92的規定
6、所有焊接牢固、焊后打磨光整
7、車頂設有防護欄板、防滑花紋板
8、車輛后尾部右側設有內凹式上下人梯
十一、器材布置要求與器材配置標準
※ 站在地面或踏板上2個動作內取用任何器材。
※ 器材布置緊湊、裝夾牢固，取用方便。
※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。
※ 備胎安裝在車尾下方。
※ 常規器材：見附表一
十二、隨車文件
※ 底盤使用說明書
※ 底盤質量保修卡
※ 底盤維護保養手冊
※ 底盤合格證
※ 整車合格證
※ 隨車工具一套
※ 消防車使用說明書
※ 隨車消防器材清單
附表一
器材配備表
|
序號 |
名 稱 |
規 格 |
單 位 |
數 量 |
備 注 |
|
1 |
吸水管 |
Φ100×4000mm |
根 |
2 |
|
|
2 |
濾水器 |
FLF125 |
件 |
1 |
|
|
3 |
分水器 |
FFS80 |
件 |
1 |
|
|
4 |
消防水帶13型 |
Φ80×20m |
卷 |
4 |
另配13型Φ65×5m的水帶2卷接外注水 |
|
5 |
消防水帶13型 |
Φ65×20m |
卷 |
6 |
|
6 |
集水器 |
FJ150-2B1-1.6 |
件 |
1 |
|
|
7 |
異徑接口 |
Φ80/Φ65內扣式 |
只 |
2 |
|
|
8 |
異型接口 |
Φ65內扣/Φ65雄 |
只 |
2 |
|
|
Φ65內扣/Φ65雌 |
只 |
2 |
|
|
9 |
異型異徑接口 |
Φ150/100mm |
只 |
1 |
|
|
10 |
水帶包布 |
FP470 |
件 |
4 |
|
|
11 |
水帶護橋 |
FH80 |
副 |
1 |
|
|
12 |
水帶掛鉤 |
FG600 |
件 |
4 |
|
|
13 |
地上消火栓扳手 |
FB450 |
件 |
1 |
|
|
14 |
地下消火栓扳手 |
FBA800 |
件 |
1 |
|
|
15 |
吸水管扳手 |
FS150 |
件 |
2 |
|
|
16 |
干粉滅火器 |
MFZ2 |
具 |
1 |
|
|
17 |
消防桶 |
白鐵皮 |
只 |
1 |
|
|
18 |
直流開關水槍 |
QZG19 |
支 |
1 |
|
|
19 |
多功能水槍 |
QWJ16 |
支 |
1 |
|
|
20 |
消防斧 |
GFP810 |
把 |
1 |
|
|
21 |
鐵鍬 |
2# |
把 |
1 |
|
|
22 |
鐵鋌 |
GT06 |
把 |
1 |
|
|
23 |
丁字鎬 |
扁尖式4kg |
把 |
1 |
|
|
23 |
直流開花水槍 |
|
把 |
1 |
|
|
24 |
腰斧 |
|
把 |
1 |
|
|
售后服務承諾書
尊敬的客戶：
感謝您選購東風專用特種汽車系列產品。
我們遵循的質量方針是：產品領先是我們永恒的目標，用戶滿意是我們不懈的追求，優質服務是我們最好的承諾。為此，我們做如下承諾：
1.我廠生產的所有車輛均是環保法規達標車，均有國家經貿委公告。
2.以ISO9001國際質量體系為準則，所有產品按國家標準生產，均達到或超過國家標準。
3.產品銷售后，一年內（含一年），免費維修（免收全部服務費、零件費）；超過一年，只收取配件費。
4.保修期限：客戶可憑隨車保修卡到東風公司駐全國各地的二汽服務中心就近保修。改裝部分保修一年。（改裝車易損件保修半年）
5.產品出現故障，即刻響應。1000公里內，24小時到達；1000公里外，48小時到達。
6.免費培訓操作人員。
7.配件供應：售后服務由專人負責，零配件齊全，供應及時，并為用戶代辦郵寄。
8.定期回訪客戶。
售后服務電話：0722-3330026 1568661828
傳真：0722-3331111
湖北江南專用特種汽車有限公司
